1.1 產品概述：
　　ZT-PCK型智能PC（power center）測控單元是在總結大量電氣系統運行經驗和設計經驗的基礎上，為適應電氣系統二次設備智能終端化的趨勢，針對PC回路的設計特點推出的新一代數字式、強抗干擾型智能PC測控單元。
　　PC回路主要供電設備----空氣開關（框架式斷路器）一般都配有功能完善的智能脫扣器或電子脫扣器，但由于結構尺寸和產品功能格局的限制，較少考慮裝置的控制功能，監測功能，聯鎖邏輯功能的合理性和完善性，使得二次配套設備由于各PC供電回路的性質不同，配置的雜而繁，導致了用戶現場維護工作量大。
　　ZT-PCK型智能PC測控單元的推出：
　　◆ 由于其完善的控制、監測、邏輯處理及輔助保護等功能，采用的通用化設計理念，極大提高了設計與生產效率，同時降低了用戶現場維護工作量。
　　◆ 為過程自動化系統（如：DCS、SCADA）提供了一個優秀的智能終端，并且節省了大量二次電纜和I/O設備，從而在降低整個監控系統造價的基礎上，提高了系統運行的可靠性。

　　1.2 裝置功能及特點
　　控制功能
　　◆ 遠方和就地控制功能
　　PC測控單元具有遠方開入量合閘/跳閘指令輸入口，可以實現遠方硬手操功能；
　　通過現場通訊總線或I/O方式也可實現遠方合閘/跳閘操作控制（遠方軟手操功能）；
　　裝置面板上還設有合閘/跳閘按鈕，可以方便的實現就地控制（不受CPU控制）。
　　為保證遠方和就地操作的互為閉鎖，裝置面板上設有遠方/就地切換開關
　　裝裝置內部設有完善的具有防跳功能的操作回路。
　　可編程的聯鎖邏輯功能
　　PC測控單元可以實現豐富的聯鎖邏輯功能，裝置設有一路固定輸入用來連接現場事故按鈕，以實現緊急情況的跳閘；除此之外，本裝置還設有四路可編程輸入，與工藝有聯鎖要求的一些量可以通過這些端子實現聯鎖控制。這些聯鎖輸入端子接受外來信號均為無源接點方式。
　　除可編程輸入外， PC測控單元還設有三路可編程輸出，可編程輸出通過設定可以實現以下功能：某一輸出報警信號的重動功能（即信號繼電器放大功能）；與本回路的運行狀態、設定狀態以及可編程輸入的狀態相關聯的的聯鎖。可編程輸出共可以輸出五對接點，通過設定可以實現工藝上要求的復雜的聯鎖功能。
　　聯鎖邏輯功能采用書寫編程方式實現，邏輯關系給定直觀、操作簡便，用戶只需在給定界面上進行邏輯書寫，即可實現所需的邏輯。
　　運行方式選擇功能
　　◆ 互為備用方式選擇；
　　◆ 專用備用方式選擇；
　　◆ 一般負荷饋線方式。
　　裝置具有的運行方式選擇功能簡化了功能接線、簡化了操作程序。
　　自檢功能
　　◆ 裝置故障報警；
　　◆ 裝置失電報警。
　　監測功能
　　◆ 事故信號

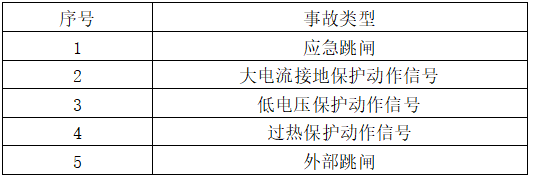

　　裝置可輸出如下事故跳閘信號： 　　 　　◆ 報警信號

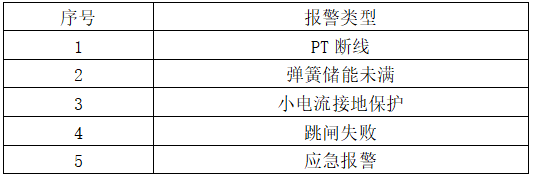

　　裝置可輸出如下報警信號： 　　 　　◆ 合、跳閘回路斷線監視
　　PC測控單元具有合、跳閘回路斷線監視功能，可分別輸出報警信號。
　　◆ 測量功能
　　裝置內部設有高速（168MHz）數據采集芯片，對采集的數據進行濾波計算之后，在裝置面板的液晶顯示Uab、Ubc、Uca、 Ia、Ib、Ic、P、Q、S、WH、PF、F、Θ等的測量值。通過自校偏系數設定，使測量值更加準確。
　　● 裝置4~20mA輸出接口可定義為U或I或W；
　　● 電壓、電流的2~15次諧波測量；
　　● 故障錄波功能；
　　● 一路4~20mA信號輸入：接受外來模擬量顯示或邏輯處理。
　　保護功能
　　◆ 低電壓保護功能
　　根據電動機的重要性不同，裝置提供可整定時限的低電壓保護功能，以保證電壓短暫降低時，系統的自恢復和重要電機的連續工作。
　　低電壓保護動作依據：
　　1)啟動條件：I≥10%Ie（額定電流）；
　　2)判別條件：U≤KUe ；K：動作系數，Ue：額定電壓；
　　3)閉鎖條件：I≥120%Ie（額定電流）；
　　4)動作時限：T=t（整定時間）；
　　◆ 單相接地保護功能
　　a 大電流接地系統的單相接地保護功能；
　　判別條件：I0d≥KIe； K：動作系數，Ie：額定電流。
　　b 對于小電流接地系統，本單元裝置采用零序功率方向原理，能精確的指出故障線路。
　　判別條件：I0超前U0的角度≥150
　　◆ 后加速保護功能
　　裝置配有后加速保護功能，以避免電源回路自動切換不成功所造成的故障范圍擴大。

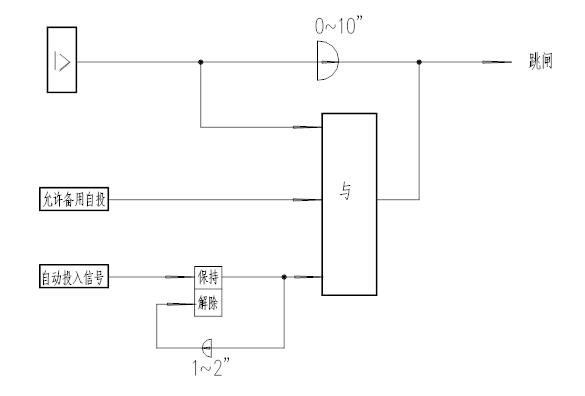

　　保護動作邏輯如下：
　　◆ 過熱保護功能
　　針對電動機回路，裝置設有過熱保護功能（請參閱本資料：2 智能MCC控保裝置之2.3裝置功能—過流及過熱保護）。
　　通訊功能
　　◆ 可通過ProfiBus-DP工業現場總線實現系統組網；
　　◆ 可通過RS485通訊接口，以ModBus@RTU通訊協議實現系統組網。

　　1.3 裝置型號及功能定義

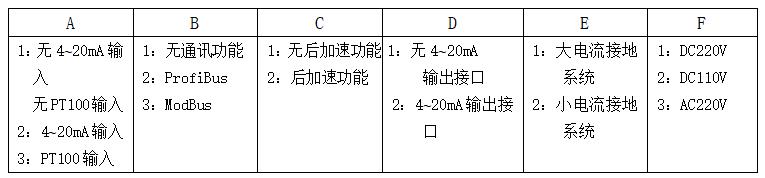

　　智能PC測控單元型號表示方式及意義如下：
　　ZT-PCK-A B C D E F
　　 　　舉例：某一回路要求420mA輸入、420mA輸出、無通訊功能及后加速功能、系統為小電流接地系統、控制電壓DC110V。型號表示為：ZT-PCK-211222。

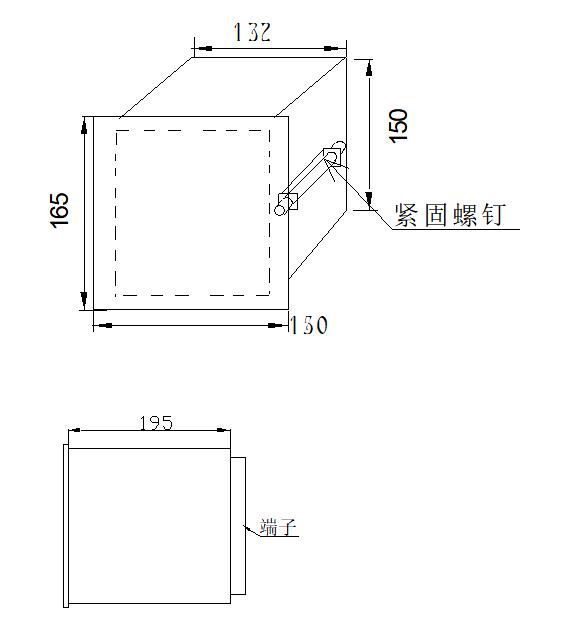

　　1.4 裝置示意圖及安裝尺寸
　　1） 裝置面板示意圖：
　　 　　2） 面板硬件設置及說明
　　液晶顯示窗：正常運行時顯示電壓、電流、功率、電度、功率因數、頻率、可編程輸入、斷路器輔助觸點、時間等信息；異常運行或故障時（事故/報警）顯示相應信息。按任意鍵背光亮，顯示更清晰，漢字菜單顯示、易于操作。
　　指示燈從上至下為：
　　運行——合閘時常亮（紅色）；
　　停止——跳閘時常亮（綠色）；
　　事故信號——大電流接地保護、低電壓保護、過熱保護、應急跳閘、外部跳閘等事故信息后閃爍（紅色），事故信號復歸后熄滅；
　　報警信號——彈簧儲能未滿、PT斷線、小電流接地保護、跳閘失敗、應急報警等報警信息發生時常亮（紅色），報警信號復歸后或信號消失時熄滅；
　　通訊1——裝置在通訊1口下此燈閃爍；
　　通訊2——裝置在通訊2口下此燈閃爍。
　　觸摸鍵盤共包括6個鍵，分別為：“確認、返回”和四個方向鍵，方向鍵用來選擇菜單、功能或更改數值大小，“確認、返回”鍵用來確認或返回某項操作。
　　按鈕：裝置面板上設有就地控制按鈕。紅色：合閘按鈕（斷路器合閘操作）；綠色：跳閘按鈕（斷路器跳閘操作）。
　　遠方/就地選擇開關：裝置面板上設有遠方/就地選擇開關，用來進行遠方和就地的互為閉鎖的切換。當此開關打到“就地“位置時，裝置面板上的控制按鈕可以用來進行斷路器的合、分操作，遠方控制功能失效（指裝置端子引出的外接控制按鈕，不包括可編程的輸入聯鎖功能和基于現場總線的控制功能），當此開關打到“遠方”位置時，裝置可以進行遠方控制（指裝置端子引出的外接控制按鈕，包括可編程的輸入聯鎖功能和基于現場總線的控制功能），裝置面板上的控制按鈕失效。
　　3） 裝置在柜體面板上的開孔尺寸為134mm152mm（寬高）
　　裝置典型接線圖：
　　
　　1.5 設計與接線

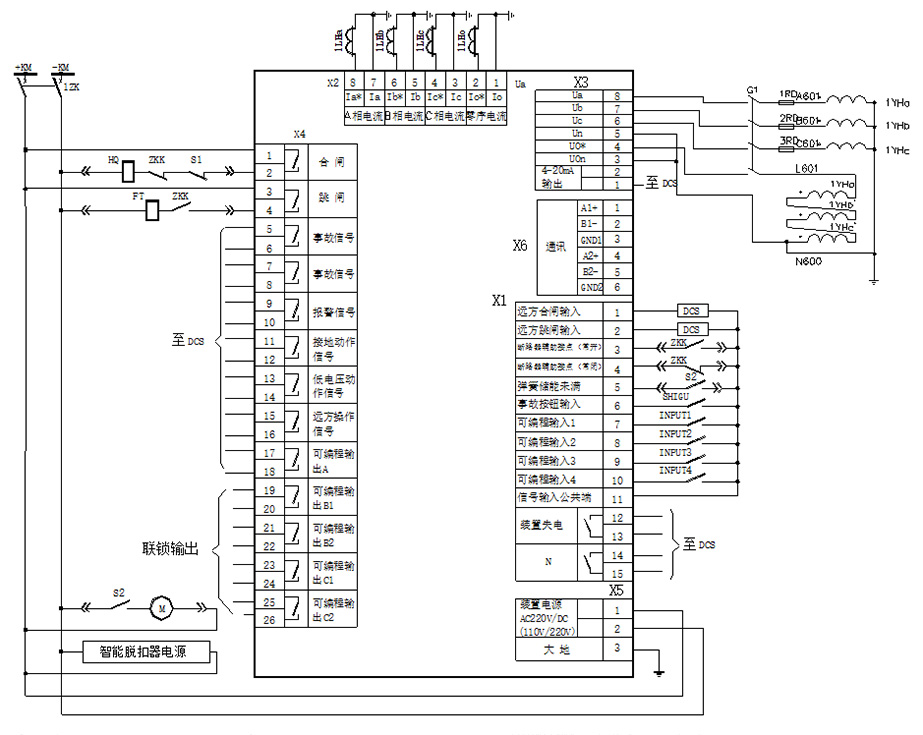

　　1）裝置典型接線圖
　　

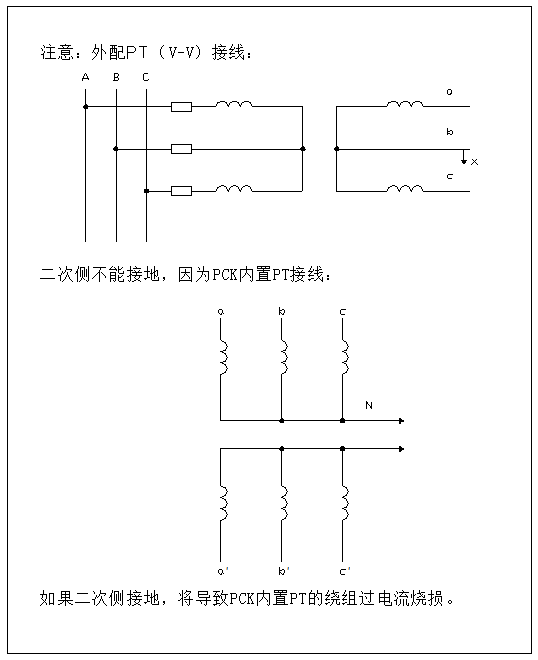

　　※ 外配PT(V-V)接線，二次側不能接地。 　　

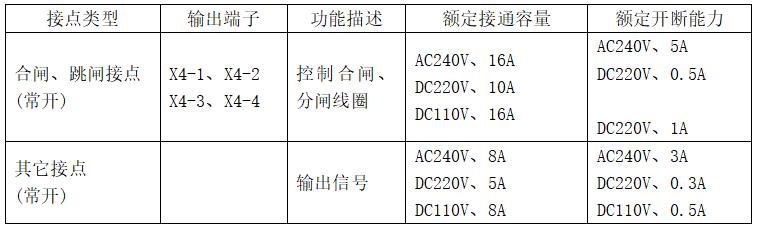

　　2）輸出接點容量
　　

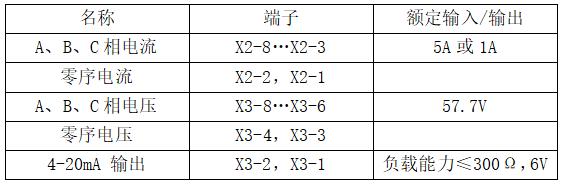

　　3）模擬量輸入、輸出
　　 　　裝置顯示電流、電壓為現場一次測量值，即二次測量值乘以PT、CT變比。
　　4）電源輸入(X5-1、X5-2)
　　ZT-PCK輸入電源為AC220V或DC220V、DC110V，功耗小于5W。電源輸入端子為X5-1和X5-2。X5-1用來連接交流電源相線(L)或直流電源正極，X5-2用來連接交流電源零線(N)或直流電源負極。
　　5）固定輸入與可編程輸入
　　裝置具有六個固定輸入：
　　X1-6用來連接現場事故按鈕，可以為常開或常閉形式的輸入,用于跳閘并輸出事故信號；
　　X1-1、X1-2用來連接遠方控制輸入，從而實現遠方操作功能；
　　X1-3、X1-4用來接斷路器的輔助接點(常開、常閉)；
　　X1-5為操作機構儲能未滿信號輸入,如果操作機構儲能未滿則閉鎖合閘操作同時輸出報警信號。
　　裝置具有四個可編程輸入：
　　X1-7、X1-8 、X1-9、X1-10可編程輸入可以實現復雜的邏輯聯鎖功能。
　　6）可編程輸出(X4-17、X4-18，X4-19、X4-20， X4-21、X4-22； X4-23、X4-24，X4-25、X4-26)
　　通過編程可以根據負荷的運行狀態（合閘、分閘、事故或報警信息等）、可編程輸入的狀態等綜合判斷，輸出三路（5個接點）聯鎖控制信號，此信號輸出方式有多種，可以根據現場工藝情況進行選擇
　　7）接地（X5-3）
　　X5-3為ZT-PCK的接地端子，工程設計時應將此端子可靠連接于系統大地。

　　1.6 獨立的后臺裝置程序
　　裝置不僅可以通過面板設置一些必要的參量，還可以利用后臺裝置程序全方位的設置產品的所有參量。例如：一些“與”“ 或”“ 非”邏輯的設置只能通過后臺裝置程序?qū)崿F(xiàn)。
