ZT-MLS型智能聯鎖啟動單元實現了開關量接點的重動及邏輯關系的設定，可滿足多種輸入條件、多臺電機聯鎖控制的要求。本單元裝置采用書寫編程方式，用戶只需在給定的界面上書寫所需的邏輯關系，就能很方便的實現所需要的聯鎖輸出。
3.1 產品主要技術指標：
◆ 8路信號輸入；
◆ 6個繼電器輸出（每個繼電器可輸出兩對接點）；
◆ 雙路電源供電，實現雙路電源的熱備用；
3.2 裝置功能特點
本裝置以無源接點形式引入8個開關量，根據用戶的設定，裝置可以對 8個輸入量進行與、或、非的邏輯運算，并將運算的邏輯結果與可編程輸出繼電器相關聯，引發相應的繼電器動作，從而得到相應的聯鎖輸出信號。為了配合復雜的工藝條件，輸入/輸出繼電器可以任意設定。
3.3 配套軟件MLSPC
ZT-MLS智能聯鎖啟動單元的配套軟件MLSPC以windows為平臺，采用書寫編程界面，邏輯關系給定直觀、操作簡便，用戶只需在給定界面上進行邏輯書寫，即可實現所需的邏輯，并且可以將所設邏輯文件存儲，以備調閱或修改。
3.4 程序下載
用戶在計算機上設定完所需的邏輯后，即可進行程序下載。文件下載前，將此電纜連接于計算機的9針串口和ZT-MLS智能聯鎖啟動單元的編程口之間，根據MLSPC軟件的提示，編輯聯鎖設置文件，文件設置結束后，即可將所編輯的聯鎖設置文件下載到智能聯鎖啟動單元中。
3.5 裝置示意圖及安裝尺寸：
裝置在柜體面板上的開孔尺寸為140mm83mm（寬高）

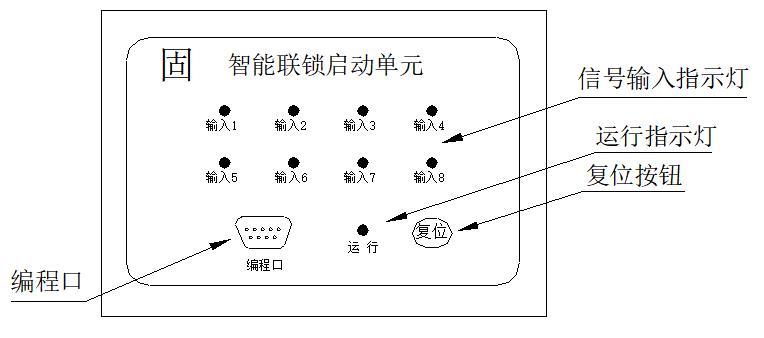

裝置面板示意如下圖：
3.6 設計與接線

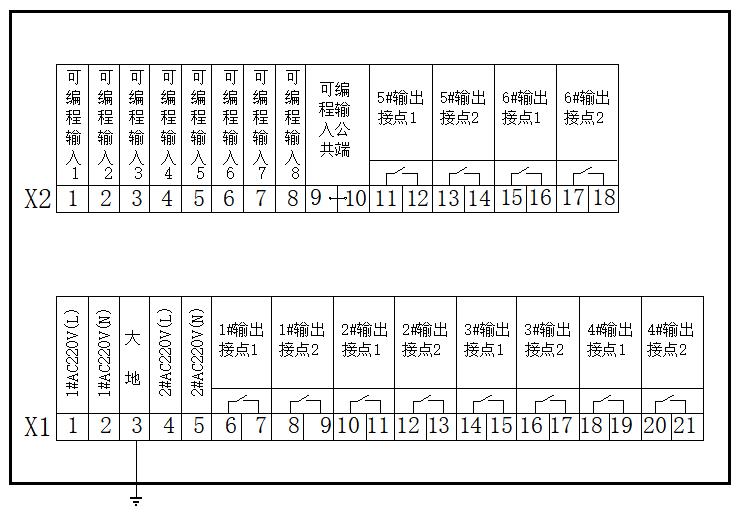

1）端子排圖
2）電源輸入
ZT-MLS電源輸入為交流220V雙路電源，雙路電源互為備用。裝置在正常運行時使用#1交流電源，當#1電源消失時，裝置會自動切換到#2電源，在切換過程中，裝置運行不受影響。#1電源輸入連接于X1-1和X1-2，其中X1-1為電源相線（L），X1-2為電源零線（N）。#2電源輸入連接于端子X1-4和X1-5，其中X1-4為電源相線（L），X1-5為電源零線（N）。

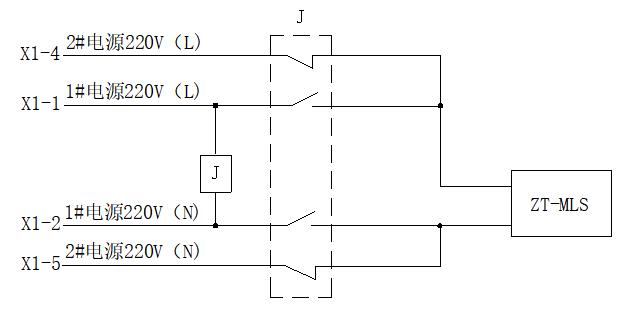

雙電源內部邏輯圖:
3）接地（X1-3）
X1-3為ZT-MLS接地端子，工程設計時應將此端子可靠連接于系統大地。
4) 可編程輸入
ZT-MLS共有8個可編程輸入，用來連接現場的輸入接點，輸入接點可以是常開接點，也可以是常閉接點，所有輸入接點均為無源接點形式，工程設計時只需將引入接點的兩端連接于可編程輸入與可編程輸入公共端即可。為便于接線，裝置引出了兩個可編程輸入公共端，這兩個端子是相互連接的。
注意：設計可編程輸入時，一定不要讓接點帶電輸入。
5）可編程輸出
裝置共有12路可編程—6個繼電器輸出，每個繼電器輸出兩對接點，方便工程設計。繼電器的輸出接點長期接通容量為AC220V、8A。通過MLSPC的邏輯下載，每個輸出繼電器可以與多個可編程輸入的與、或、非邏輯相關聯。當設定的關聯條件成立時，繼電器接點動作。
注意：工程設計時，不要把不同功能的輸出要求連接于一個繼電器輸出的兩對接點上，因為一個輸出繼電器的兩對輸出接點只能執行相同的邏輯功能。

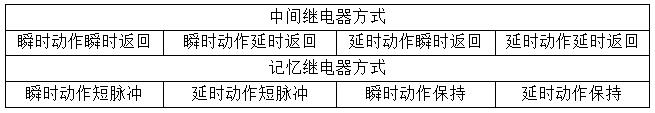

可編程輸入和輸出方式均可按中間繼電器方式或記憶繼電器方式設置：
三 產品應用配置
1 智能PC測控單元與智能聯鎖啟動單元應用配置
ZT-PCK型智能PC測控單元應用于框架式斷路器獨立供電的低壓PC（POWER CENTER）回路；如果應用于塑殼斷路器獨立供電的低壓回路，塑殼斷路器需要配置電動操作機構（電動合閘、跳閘機構）。
應用ZT-PCK型智能PC測控單元，可以實現：
◆ 兩臺互為備用的低壓變壓器之間的正常切換/并聯切換，而不需外加任何二次分離元件。
◆ 多臺低壓變壓器與專用備用變壓器之間的正常切換/事故自動切換和互鎖，而不需外加任何二次分離元件。
◆ 與智能聯鎖啟動單元ZT-MLS配套使用，在PC回路完成諸如：柴油發電機供電的保安負荷的順序加載控制以及類似的工藝順序控制。
2 智能MCC控保裝置與智能聯鎖啟動單元應用配置
ZT-MKB型智能MCC控保裝置與ZT-MLS型智能聯鎖啟動單元配套使用，可滿足電機的各種控制要求，典型應用配置如下：
◆ 單臺電機控制：配一臺智能MCC控保裝置。
◆ 單臺電機與物理量聯鎖（如：液位、液壓、溫度等）：配一臺智能MCC 控保裝置（物理量不超過四個）；物理量超過四個，再加配一臺智能聯鎖啟動單元。
◆ 兩臺電機之間單純的電氣互投（如：一臺故障，啟動另一臺）：每臺電機配一臺智能MCC控保裝置。
◆ 兩臺及兩臺以上電機與一組公用的物理量聯鎖：每臺電機配一臺智能MCC控保裝置，所有電機共配一臺智能聯鎖啟動單元。
◆ 叁臺及叁臺以上電機的電氣互投（如：兩臺工作，一臺備用，一臺工作電機故障，啟動備用電機）：每臺電機配一臺智能MCC控保裝置，所有電機共配一臺智能聯鎖單元。
◆ ZT-MKB型智能控保裝置與ZT-MLS型智能聯鎖啟動單元配套使用，可實現多臺電機的順序啟、停，適合多種場合的系統控制要求。如：輸煤系統、除灰系統、化工流程等各種工藝系統的程控。
建議：
每臺電機的智能控保裝置安裝在其相應的供電抽屜單元中（或操作箱上），智能聯鎖啟動單元安裝在一獨立的備用抽屜單元中（或相應操作箱上），當電機故障檢修，抽出相應供電抽屜單元時，不影響智能聯鎖啟動單元的繼續工作。
